INTEGRAL FLOOR

BALDOSA T-22SC:

La   baldosa   T-22 SC   se   distingue   por  su excelente comportamiento respecto a cargas mecánicas,  reacción   al   fuego   y   descarga electrostática.
Está    formada   por  una  bandeja inferior de acero galvanizado de 0,5 mm  de  espesor, en cuyo   interior  se  adhiere un   núcleo  central  de   40  mm   de   espesor  ,    elaborado   con partículas  de  madera  de  alta  densidad.  En su  cara  superior  se  le integra una chapa de acero   de   iguales   características    que    la inferior,  y  dos  cintas de cobre, que permiten una  uniforme  descarga  electrostática  a  los pedestales  de  acero,  a  través  de   la   junta de  P.V.C.  conductor, situada entre la baldosa y  el  pedestal.  La  baldosa  se  recubre en su cara   superior   por   el   revestimiento    final elegido  (estratificado  de  alta  presión,  PVC,  linóleum, moqueta, pétreos, etc.).                 Todo  el  perímetro  está   recubierto   con  un junquillo  de  PVC  de  superficie  dura  de  1,5 mm de espesor.
La    instalación    de    esta   baldosa   es   por gravedad.
Este    pavimento   está    recomendado   para salas  técnicas  y  de  control con tratamiento específico  de  energía  estática,   como  salas blancas,  centros  de procesamiento de datos, hospitales, etc.

Reacción al fuego:
Esta   baldosa   está   clasificada M-1 sobre la cara inferior.
Los junquillos de PVC son auto-extinguibles.

Dimensiones: .................................600 x 600 mm
Tolerancia: +- 0,2 mm diagonales.
Peso de la baldosa: ...............................12 Kg/ud.
Espesor: ......................42 mm con estratificado.
Peso del pavimento: .............................36 Kg/m2

T-22 SC
T-22 SC

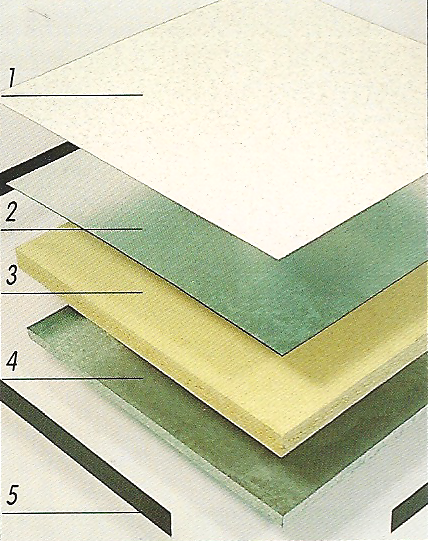

1 ......................................................Revestimiento superior pisable
2 .........................................Chapa intermedia de acero de 0,5 mm
3 ......................Núcleo de partículas de alta densidad de 40 mm
4 .....................Bandeja inferior de acerogalvanizado de 0,5 mm
5 ....................Junquillo de P.V.C. con superficie dura de 1,5 mm

Características técnicas:

Cargas uniformemente repartidas (coeficiente de seguridad 2):
Con travesaños: .............................................................2.500 daN/m2
Sin travesaños: .......................................................... ....2.200daN/m2
Flexión máxima: ....................................................1/300º luz = 2 mm.

Cargas concentradas (coeficiente de seguridad 2):
Con travesaños: ................................................Lateral: 550 daN/m2
                            .................................................Central: 550 daN/m2
Sin travesaños: .................................................Lateral: 330 daN/m2
                            .................................................Central: 400 daN/m2
Flexión máxima: ....................................................1/300º luz = 2 mm.
